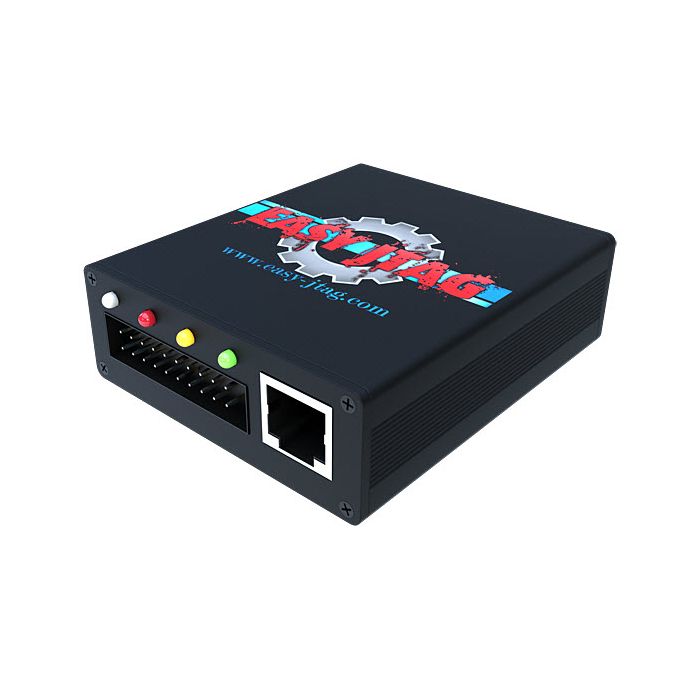

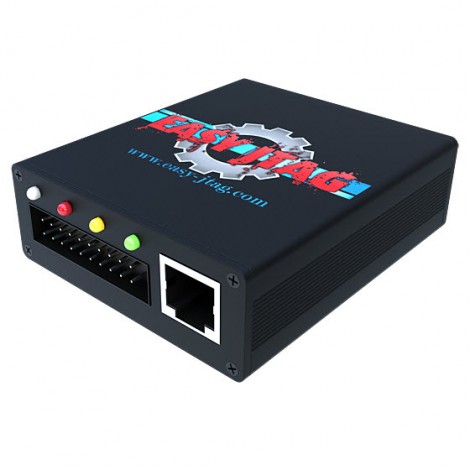

Z3X Easy-JTAG mit Kabeln und JTAG ISP Adapter 5-in-1

Z3X Easy-JTAG – Hervorragende Funktionen:

• Unterstützt die neuesten Android Samsung Handys.
• Unterstützt LG 3G-Cyon-Show-FOMA Handys.
• Unterstützt eine hohe Anzahl an Anycall Handys.
• Unterstützt die neuesten HTC und Sony Ericsson Handys (Reparatur, Rebranden, etc.).
• Unterstützt eine große Anzahl an Hardware Plattformen wie ZTE, HUAWEI, AMOI und andere.
• Ultraschnelle Erkennung des Pinbelegungsalgorithmus (die schnellste auf dem Markt)
• Multi TAP Erkennung (bis zu 3 TAPs in Scan Chain)
• Erkennung von Haupt-JTAG Pins (TCK, TMS, TDO, TDI und TRST)
• Manuelle Auswahl der Pinbelegung und Korrektur von GUI
• Speichern und Wiederherstellen von gefundenen Pinbelegungen in Profilen
• Dynamische JTAG lines: TDI TDO TMS TCK TRST SRST
• Statische JTAG lines: GND (auf dem 20. Pin des JTAG Headers)
• Maximale Pinfindeanzahl: 19 (kann auf 26 erweitert werden - mit einem RJ45 Port)
• Maximale Zeit für die Erkennung der Pin: 15s
• Reguläre Firmware Updates

Z3X Easy-JTAG – Unterstützte Modelle:

UNTERSTÜTZT BENQ

• EF81
• SXG75
• SG75

UNTERSTÜTZT COOLPAD

• MTAG 401 (Coolpad SP-150) CDMA

UNTERSTÜTZT HTC

• DESIRE ADR6275
• MAGIC SAAP100
• SURROUND T8788
• HTC_ROSE
• WILDFIRE A3333
• WILDFIRE S
• ONE VX PM36100
• ONE S PJ40110
• Diamond
• One X PJ46100
• One X LTE PJ83100
• Sensation 4G PG58100
• Amaze 4G PH85110
• Nexus One
• 8X PM23220
• Wirdfire S CDMA
• Sensation Z715E PG58130
• Desire SV pm86100
• Desire V PL11100
• Desire X PM66100

UNTERSTÜTZT HUAWEI

• E1550
• U7510S
• U8160
• CDMA C2828
• CDMA C2831
• CDMA C2801
• U8650 Aqua
• C8511 CDMA
• CDMA C332
• CDMA C335
• U8180
• CDMA C2857
• 2808 CDMA
• CDMA C2835
• CDMA C2906
• U8185
• E220
• E219
• CDMA 2822
• CDMA 2823

UNTERSTÜTZT LG

• CT810
• GT540
• SH650
• E400
• E405
• CYON KH8000
• RD 3630 CDMA
• LG CYON KU4300
• LG-C800
• LG Docomo L02A Modem
• KU600
• VS870
• GW620
• LU6200

UNTERSTÜTZT MOTOROLA

• MB501

UNTERSTÜTZT SAMSUNG

• 706SC
• 930SC
• G800
• GT-C5510
• GT-I9000
• GT-I9001
• GT-I9100
• GT-N7000
• GT-S3370
• GT-S3650
• GT-S5230
• GT-S5250
• GT-S5360L
• GT-S5380D
• GT-S5570
• GT-S5660
• GT-S5830I
• GT-S7230E
• GT-S8500
• SGH-I777
• SGH-I997
• SGH-T679
• SGH-T929
• SGH-T989
• SPH-D710
• YP-G1
• GT-I535
• GT-I727
• SGH-Z630
• GT-I917
• GT-B7350
• GT-B6520
• GT-P1000
• SGH-Z720
• GT-P6200
• SGH-ZV10
• GT-S5560
• GT-S6500D
• GT-S8000
• GT-I5700
• GT-S5670
• SGH-Z150
• SGH-Z170
• SGH-Z500
• SGH-Z510
• SCH-I920
• SGH-ZX10 (MSM6275)
• SGH-Z320i (MSM6250)
• SGH-Z230 (MSM6250)
• SCH-R830U Galaxy Axiom
• GT-S5830i
• GT-i9070
• GT-S5300
• GT-S7330
• GT-S7562
• SGH-U700
• SGH-T999
• SGH-I747
• GT-I9082
• GT-S6312
• ISW11SC (SCI11 ) Galaxy S2 WIMAX
• SCH-J001 Galaxy S2 WIMAX
• GT-I9105
• GT-I9105P
• SHW-M110S
• SHW-M250S
• GT-i8262
• SHV-E120S
• GT-N7100
• GT-SC02B
• GT-S6012
• SHV-E160S
• GT-C6712
• SGH-I757M
• SC-01E
• GT-N8020
• GT-i8550
• GT-i8550L
• GT-i8552
• S6810
• S6810L
• S6810P
• SC-04E
• GT-P5100
• I9082L
• I9080
• S6810
• GT-I9500
• GT-I9300
• I9300
• N719
• N7102
• GT-i9300
• I9100G
• I9108
• 9220
• I9228
• M250K
• I9250
• N9220
• I717
• E160K
• I929
• W999
• B9120
• P7320
• Anycal W2700/W270
• W259
• GT-S5302
• GT-i9020
• Anycall W900/W9000
• GT-I8190 Galaxy S3 Mini
• SPH-L300
• Anycall w3600
• GT-i9070P
• GT-I9195 Galaxy S4 Mini
• GT-S7272 Galaxy ACE 3

UNTERSTÜTZT SIERRA

• DataCard 597

UNTERSTÜTZT SKY

• A810K

UNTERSTÜTZT SONY

• Xperia_X10A

UNTERSTÜTZT MICROMAX

• A6
• 353G USB Modem

UNTERSTÜTZT KARBON

• A1

UNTERSTÜTZT VODAFONE

• V858

UNTERSTÜTZT ZTE

• USB Modem MF100
• USB Modem MF170
• USB Modem MF180S
• MF627
• C330 CDMA
• MF626
• S1601 CDMA
• Modem ZTE MF637
• ZTE Spark
• MTAG 281 (ZTE N660) CDMA
• ZTE MF190 USB-modem

UNTERSTÜTZT GSMART

• G1317

UNTERSTÜTZT AMOI

• WP-S2
• WP-S1

UNTERSTÜTZT NOVATEL

• MIFI2200

Samsung Handys mit EMMC Tool

Galaxy Note II N7100, Galaxy S4 (I9500), I9300 Galaxy SIII, I9100 Galaxy SII, I9003 Galaxy SII, Galaxy i9220, Galaxy Note N7102 II, W2013, S7568, W999, S7572, E120L Galaxy SII HD LTE, W899, I9268, S7562i (Galaxy S Duos), Galaxy Note II N719, I879, Galaxy Note II N7102, Galxy Note III, I939D Galaxy SIII, Galaxy Note II N7108, I9308 Galaxy SIII, B9388, I8262D, I8190 Galaxy SIII Mini, I9070 Galaxy S, i9100G (Galaxy SII), I8552 (Galaxy Win), I9108 (Galaxy SII), B9120, I9105P (Galaxy SII Plus), I9305 (Galaxy SIII LTE), I939 Galaxy SIII, I9260 Galaxy, I8160, Galaxy S4 (I9508), N7105 (Galaxy Note II LTE), I699 (Galaxy Trend), I9260 Galaxy, Galaxy S4, I929 (Galaxy SII DUO), I9050, I9228, I9103 (Galaxy R), I909 (Galaxy S), I779, I8250, I8150 (Galaxy W), I919 (Galaxy S Duos), Galaxy S4 (I9505), I8258, I919U (Galaxy S Duos), Galaxy S4 (I9500/32GB), I8530 (Galaxy Beam), B9062, S6358 (Galaxy Ace) , I9018 (Galaxy S), I619 (Galaxy Ace), I809 (Galaxy S), N8000 (Galaxy Note 10.1), i9200 (Galaxy Mega 6.3), S7500 (Galaxy Ace Plus), I9208 (Galaxy Mega 6.3), Galaxy Note 8.0, E210S (Galaxy SIII), I535 (Galaxy SIII), D710, I759, I9150, S6352, S7508 (Galaxy Ace Plus), S5698 (Galaxy Xcover), S7530 (OMNIA M), I659 (Galaxy Ace Plus), I717 (Galaxy Note), I9020 (Nexus S), Galaxy SII i9100G, I9220 Galaxy Note, S6108 (Galaxy Y Pop), I9023 (Nexus S), I8558 (Galaxy Win), Galaxy Tab 7.7 P6800, S7530E (Omnia M), B5330 (Galaxy Chat), I8730 (Galaxy Express), I9205 (Galaxy Mega 6,3), I747 (Galaxy SIII), I9070 Galaxy S (16GB), I339, Galaxy S4 (I9500), I519, E110S (Celox), I667, I9210 (Galaxy SII LTE), S6500D, T889 (Galaxy Note II), I727, I8750 (ATIV S), S5300, i9088 (Galaxy S), L710 Galaxy SIII, I9080 (Galaxy Grand), T989 (Hercules), S6812i, B5510 (Galaxy Y Pro), I777, S6500 (Galaxy Mini 2), E170K (Galaxy R Style), I930 (ATIV Odyssey), E220 (Galaxy Pop/8GB), S7272 (Galaxy Ace 3), S5280 (Galaxy Star), I9152 (Galaxy Mega 5,8), i677 (Flash), S7710 (Galaxy Xcover 2), E220 (Galaxy Pop/16GB), S6012 (Galaxy Music Duos), S6810 (Galaxy), R830 (Galaxy Axiom), S5301 (Galaxy Pocket Plus), S6812, I547 (Galaxy Rugby Pro), I6282D (Galaxy Core), M950 (Galaxy Reverb), I437 (Galaxy Express), S6312 (Galaxy Duos), T699 (4G Galaxy S), S6310 (Galaxy Young), M340S (Galaxy M), L300, I847, Galaxy SII WiMAX, S759 (Omnia M), I577 (Galaxy Exhilarate), I405 (Galaxy Metrix 4G), E310S (Mega Galaxy 6.3), T959, M190S (Galaxy S Hoppin), I7500U, I757, Nexus S 4G

Z3X Easy-JTAG – Unterstützte Speichercontroller:

• OneNAND Memory (direkt verbunden mit MCU's Adressbereich)
• CFI Compliant NOR Memory mit CFI Command Sets 0×0001, 0×0002, 0×0200 und 0×0003
• NAND Controller in MSM6250, MSM6250A
• NAND Controller in QSC6055, QSC6085, QSC6240, QSC6270
• NAND Controller in MSM6245, MSM6246, MSM6270, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6290, MSM6800A, MSM6801A
• NAND Controller und OneNAND Controller in MSM7225, MSM7227, MSM7625, MSM7627
• NAND Controller in MSM7200, MSM7200A, MSM7201A, MSM7500, MSM7500A, MSM7501A, MSM7600
• NAND Controller in QSD8250, QSD8650
• eMMC Controller #2 in MSM7230, MSM8255, MSM8255T
• eMMC Controller #0 in S5PC110
• eMMC Controller #0 in S5PC210

Z3X Easy-JTAG – Unterstützte Chipsets und Cores für JTAG I/O:

• Generic ARM: ARM7, ARM9 (ARM920, ARM926, ARM946), ARM11, CORTEX-A8, CORTEX-A9
• Qualcomm QSC: QSC1100, QSC1110, QSC6010, QSC6020, QSC6030, QSC6055, QSC6085, QSC6240, QSC6270
• Qualcomm MSM: MSM6000, MSM6150, MSM6245, MSM6246, MSM6250, MSM6250A, MSM6260, MSM6275, MSM6280, MSM6280A, MSM6281, MSM6800A, MSM6801A, MSM6290, MSM7225, MSM7227, MSM7625, MSM7627, MSM7230, MSM8255, MSM8255T, MSM8260
• Qualcomm QSD: QSD8250, QSD8650
• Marvell/XScale: PXA270, PXA271, PXA272, PXA310, PXA312, PXA320
• Samsung CPUs: S5P6422, S5PV310, S5PC110, S5PC210

Z3X Easy-JTAG - Inhalt: *

• Z3X Easy JTAG Box mit Smart-Card - 1 Stück
• JTAG ISP Adapter 5-in-1 – 1Stück
• JTAG Kabel zum Verbinden von JTAG JIGs an die Box - 1 Stück
• JTAG Kabel mit Open-end Kabel für direktes Löten - 1 Stück
• USB A - B Kabel für die Verbindung der Box zum PC – 1 Stück

*Aufgrund des großen Ansturms auf die Technologie und der Bemühungen, alle Wünsche der Kunden zu erfüllen, behält sich der Anbieter das Recht vor, einige Positionen auf der Liste der Kabel und des Zubehörs, die mit dem Produkt geliefert werden, zu ändern. Deshalb ist das oben aufgeführte Paket unverbindlich. Weitere Details erfahren Sie von unseren Vertriebsleitern.
